Ozone Snapshot 解析 1 - Snapshot Introduction & Deep Clean & Reclaimable Filter

前言

#

這個系列預計會有兩篇在詳細介紹 Ozone Snapshot 的原理與細節

• 第一篇會先介紹 Ozone Snapshot 的基本結構以及 Snapshot Deep Clean & Reclaimable Filter。主要在講 Ozone 怎麼解決避免刪除掉 user 在 snapshot 中的可見資料以及 deletion service 是如何 efficient 的把不可見的資料從整個 cluster 中刪掉
• 第二篇會介紹 Snapshot Diff, 也是 Snapshot 裡面最重要的功能。主要在講 Snapshot Diff 是怎麼克服 compaction churn 並追蹤 SST 的變化, 計算出任意兩個 snapshot 間的變更 - + (add), - (delete), M (modify), R (rename)。
• 第三篇也會也是跟 snapshot 相關的清理相關, 不過第一篇主要是 focus datanode 上資料的清理, 這篇會探討在 Ozone Manager 上怎麼用 SST Files Filtering 來把與各 Snapshot 不相關的資料(SST Files)去蕪存清, 以及 Snapshot Deleting Service 在刪除 snapshot 時, 怎麼處理 snapshot aware reclaimable resource 的 cases

Ozone Basic

#

Apache Ozone 是個 open source 的 distributed file system

Ozone 是透過他的其中一個叫 Ozone Manager 管理檔案/object 的 metadata 的。 對於客戶端來說, 流程就是,

1. 跟 Ozone Manager query red-uncle.png.png,
2. 客戶端就會收到回覆說這個檔案的內容是由哪些 blocks 組成
3. 客戶端會問 Storage Container Manager 說這些 blocks 在哪些 Data Nodes 身上
4. 然後客戶端知道要往哪些 Data Nodes 讀之後就根據檔案順序開始跟他們請求檔案內容
5. 完美

Storage Container Manager aka. SCM, 是所有 Data Nodes 的老大, 會負責叫 Data Nodes 們幹活, 包括刪除 data blocks。 至於 Data Node 上則是儲存著一堆 data blocks, 也就是真實的檔案內容, 並且一群連續的 data blocks 會再組成一個叫 Container 的單位, 不是那個 Linux Container..。 但那不是今天的重點, 總之想了解這塊的話也可以留言叫我寫一篇介紹那部分的文章ㄏㄏ

哈哈我們短短幾句就講完 Ozone 的全部架構了, Ozone Manager 管 file/key/directory 的 metadata(name, size, data blocks location), Data Node 上散佈著真實的檔案資料/內容, 然後 Storage Container Manager 是所有 Data Node 的老大

Snapshot Brief

#

Ozone Snapshot 是個在 Ozone Manager 上很 powerful 的功能, 如其名, 就是把某個瞬間的 file metadata 的長相拍下來。並且可以讓你在任意 Snapshot 裡 query metadata, 更強的是你可以指定任意兩個 Snapshot, 叫 Ozone 回答你這兩個 snapshot 之間有哪些變更, 讓我們可以透過 Ozone Snapshot 實現 Cross-Region Replication 等功能

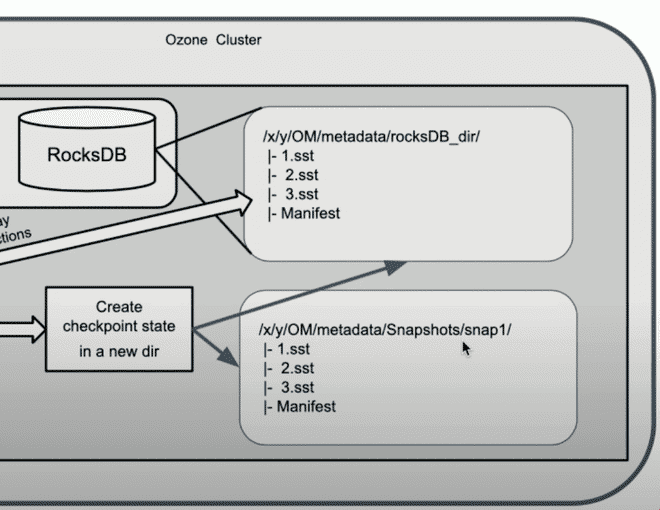

Ozone Snapshot 的實作主要依賴 RocksDB 的 Checkpoint 功能。 RocksDB Checkpoint 是 RocksDB 提供的一種高效資料 Snapshot 機制。它的核心原理是：在不複製資料的情況下，快速產生一份資料庫當前狀態的「一致性 Snapshot 」。這個 Snapshot 本質上是一個新的資料目錄，裡面大多數檔案都是透過 hard link 指向原本的 SST Files，因此建立速度極快且不佔用額外空間。

The Challenge

#

誒聽起來 Ozone Snapshot 感覺不難實現啊？ 誒但是沒免費午餐, 要支援 Snapshot 也讓系統帶來額外的複雜度及問題, 現代問題也會需要一些現代手段來處理。

因為 Snapshot 允許使用者直接讀取 snapshot 裡的 key, 所以假設某個 snapshot 裡面的 key1 還可以被讀到, 但 AOS 上的刪除造成該 key1 在 Data Node 上的資料被刪除, 這樣會讓使用者在讀取該 snapshot 的 key1 時, 發現根本讀不到他的 data blocks 的資料, 很不直覺吧?

這時候就要談到 Ozone 是怎麼處理 Ozone Manager 上 deleted key/file/directory record 的: Ozone 在刪除 key/file/directory 的時候不會直接刪除, 而是會先將其記錄在 deletedTable 和 deletedDirectoryTable 這兩個 RocksDB column family aka Table 中, 然後會由另外的 Background Service - KeyDeletingService & DirectoryDeletingService 去從那些儲存 deleted key/file/dir 的 table 中 pick up 一些出來然後去叫 Storage Container Manager 把對應的 data blocks 刪掉

這種機制引出兩個問題要解決, 也是這篇文章的重點：

1. Snapshot 裡面的 deletedTable/deletedDirectoryTable 裡的東西還沒被清乾淨!! DataNode 還存著一堆對於客戶端來說是看不見的 data blocks 佔著 datanode 上的空間… 這部分對應到 DeletingService / Deep Clean
2. DeletingService 在看要提交給 SCM 要批次刪除的 data blocks 時, 不能盲目的亂給, 需要 Snapshot-Aware, 需要過濾 snapshot 裡可見的 key/file 他們所擁有的 data blocks, 避免他們被刪掉, 就像過濾雜質一樣。 這部分對應到 Reclaimable Filter

Snapshot Feature 的詳細介紹

#

官網有教你怎麼使用 Ozone Snapshot: Ozone Snapshot

然後還有好幾篇詳細說明 ozone snapshot 可以做什麼的文章, 有興趣可以點進去看看：

• Introducing Apache Ozone Snapshots：介紹 Ozone, Ozone Snapshot 的用處, 還提到 Clodera 自己出的 Replication Manager 可以利用 Ozone Snapshot 來做多 cluster 的資料 replication

• Object Stores: The Case for Snapshots vs Object Versioning：比較 Ozone Snapshot 與傳統"物件版本管理"(Object Versioning)的不同。物件版本管理雖然能保留每個物件的多個版本，方便恢復誤刪或回溯，但會帶來 Namespace Explosion、版本垃圾回收(GC for Versions)、參照一致性(Referential Integrity and Consistency )等管理難題，尤其在 Application 彼此之間有依賴關係時容易出現狀態不一致。Ozone 的 Snapshot 功能則針對整個物件群組（如一個 bucket）在特定時間點做應用一致性、只讀的 Snapshot ，避免版本數量過多、維護困難的問題，同時天然保障資料完整性和應用一致性。這讓應用程式在需要還原歷史狀態時更可靠、簡單，並大幅降低管理負擔。

• Exploring Apache Ozone Snapshots：粗略介紹 Ozone Snapshot 有哪些功能：(1. 支援使用者在 bucket 層級進行 Snapshot 操作，讓你可以在任意時刻快速凍結、保存 bucket 當下的狀態。(2. Snapshot 操作即時完成，並可透過專屬的檔案系統路徑直接存取 Snapshot 內容。(3. 使用者可列出所有 Snapshot 、比對不同 Snapshot 間的差異(Snapshot Diff)，甚至從 Snapshot 還原資料。(4. Snapshot 為唯讀、可獨立刪除，也不會因主存儲區資料被刪除而失效。

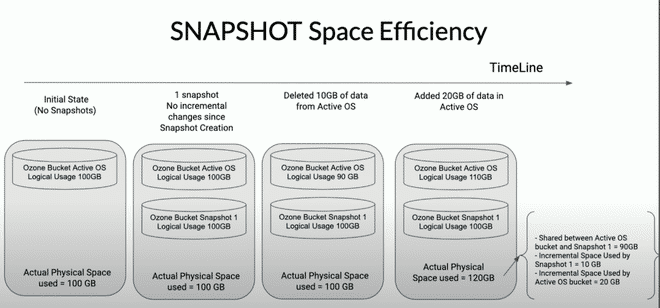

  空間用量則會根據 Snapshot 間實際差異而增長，並不會重複儲存沒有變動的部分。

• Apache Ozone Snapshots: Addressing Different Use Cases：各種 Snapshot Use Case, 包括：Data Protection(Failed Transactions, Ransomware, Malware State), Time Travel, Data Replication and Remote Replication, Archival and Compliance, Incremental Analytics and Generative AI(嗯？)

• Apache Ozone Using the Snapshot Feature：教你怎麼在 Ozone 裡 CRUD Snapshot, Snapshot Rename 還有 Snapshot Diff

Ozone Snapshot Basic

#

Metadata of Snapshot

#

Snapshot Info

#

Ozone 用 SnapshotInfo 作為每個 Snapshot 的 metadata：

裡面含有的資訊有:

• UUID snapshotId：這個 snapshot 的 uuid
• String name：snapshot 名稱
• String volumeName：snapshot 所屬的 volume
• String bucketName：snapshot 所屬的 bucket
• SnapshotStatus snapshotStatus：snapshot 狀態（ACTIVE 或 DELETED）
• long creationTime：建立時間
• long deletionTime：刪除時間
• UUID pathPreviousSnapshotId：同路徑（bucket prefix）下的前一個 snapshot, 與 Snapshot Chain 有關
• UUID globalPreviousSnapshotId：全域的前一個 snapshot, 也與 Snapshot Chain 有關
• String checkpointDir：RocksDB checkpoint 目錄
• long dbTxSequenceNumber：RocksDB 序列號
• boolean deepClean：是否已執行深度清理
• boolean sstFiltered：是否已過濾 SST 檔案
• long referencedSize：這個 snapshot 的資料大小（以 bytes 為單位), 資料指的是 data blocks 的資料大小, 不是這個 rocksdb checkpoint 在 OM 的 Disk 上佔的大小
• long referencedReplicatedSize：同上，但考慮了 replication 或 Erasure Coding 後的實際儲存空間, 但這個空間大小是估計的, 並沒有實際根據每個 key 的 data size & replication policy 去計算, 不然太慢了
• long exclusiveSize：這個 snapshot「獨佔」的資料大小（以 bytes 為單位），也就是只屬於這個 snapshot、其他 snapshot 都沒有的資料量。這個"獨佔"的概念在 Reclaimable Filter 中會提到
• long exclusiveReplicatedSize： 同上，但考慮了 replication 或 Erasure Coding 後的實際儲存空間。例如，三副本下 exclusiveSize=1000，exclusiveReplicatedSize=3000。
• boolean deepCleanedDeletedDir：是否已經 deep clean 過 snapshot 裡的 deletedDirectoryTable

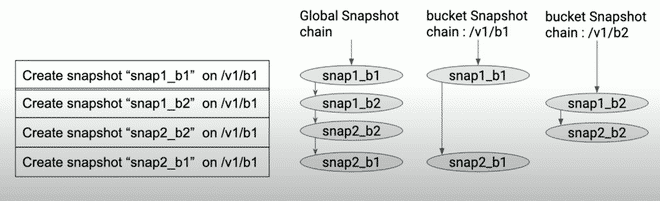

Snapshot Chain

#

Ozone 使用兩種 snapshot chain 來管理 snapshot：

public class SnapshotChainManager {
    // global snapshot chain：所有 snapshot 按時間順序連接
    private Map<String, SnapshotChainInfo> globalSnapshotChain; // synchronizedMap

    // path snapshot chain：每個 volume/bucket 維護自己的 snapshot chain (按照時間順序連接)
    private ConcurrentMap<String, LinkedHashMap<UUID, SnapshotChainInfo>>
      snapshotChainByPath;
}

SnapshotChainInfo 裡有 previousSnapshotId 和 nextSnapshotId 來維護 snapshot chain 的雙向連結。

Snapshot 建立流程

#

建立前的驗證

#

1. 驗證 Snapshot 名稱合法性
2. 檢查使用者權限（只有 bucket owner 和 admin 可以建立）
3. 檢查 Snapshot 數量限制
4. 產生 snapshot ID (UUID)

RocksDB Checkpoint 建立

#

這是 Snapshot 建立的核心步驟，利用 RocksDB 的 checkpoint 功能：

1. manually flush WAL 和 MemTable 到磁碟 因為 Checkpoint 是透過對當前 SST Files 建立 hard link 來達成，所以需要先強制刷新 WAL 和 MemTable 到磁碟，確保 SST Files 是有包含最新的資料。

// Flush the DB WAL and mem table.
db.flushWal(true);
db.flush();

checkpoint.createCheckpoint(checkpointPath);

2. 清理 Snapshot 範圍內的已刪除資料 Ozone 在刪除 key or file 的時候不會直接刪除, 而是會先將其記錄在 deletedTable 和 deletedDirectoryTable 中, 在建立 Snapshot 時, 因為 deletedTable 和 deletedDirectoryTable 的內容都已經被紀錄到該 snapshot 中, 所以可以把這兩個 table 都清空, 這也讓後續的 DeletingService/ReclaimableFilter 可以更輕鬆的處理 GC/Deep Clean, 因為每個 snapshot 的 deletedTable/deletedDirectoryTable 的內容一定不會重複。

// Clean up active DB's deletedTable right after checkpoint is taken,
// There is no need to take any lock as of now, because transactions are flushed sequentially.
deleteKeysFromDelKeyTableInSnapshotScope(omMetadataManager,
    snapshotInfo.getVolumeName(), snapshotInfo.getBucketName(), batchOperation);
// Clean up deletedDirectoryTable as well
deleteKeysFromDelDirTableInSnapshotScope(omMetadataManager,
    snapshotInfo.getVolumeName(), snapshotInfo.getBucketName(), batchOperation);

Lock Protection

#

需要鎖來保護 data race: 在 Bucket Lock 上 Read Lock 來保護 bucket 不被刪除, 以及 Snapshot Lock 上 Write Lock 來保護 snapshot chain 的 path snapshot chain。

// Lock bucket so it doesn't
//  get deleted while creating snapshot
mergeOmLockDetails(
    omMetadataManager.getLock().acquireReadLock(BUCKET_LOCK,
        volumeName, bucketName));
acquiredBucketLock = getOmLockDetails().isLockAcquired();

mergeOmLockDetails(
    omMetadataManager.getLock().acquireWriteLock(SNAPSHOT_LOCK,
        volumeName, bucketName, snapshotName));
acquiredSnapshotLock = getOmLockDetails().isLockAcquired();

還有 Snapshot 的建立過程必須保證原子性，避免部分成功的情況,

因為 Snapshot 建立時, 會涉及多個元件(Snapshot Chain Manager, Snapshot Info Table)所以如果過程中發生錯誤, 需要把變更的資料都還原。

OzoneManagerLock

#

我們是用一個自己寫的 lock manager OzoneManagerLock 來上鎖

它是由 Striped Lock + Level Lock 組成

Striped Lock 可以對 stripe lock 可以管理不同的 key 各自的鎖 提供小顆粒度的鎖, 是用來保護具體的資源(如 bucket prefix(volume1/bucket1)、key prefix(volume1/bucket1/key1) 等)

Striped<ReadWriteLock> stripedLock;

Level Lock

#

雖然 Stripe Lock 已經可以根據各種 bucket prefix/key prefix 來提供細粒度的鎖，但這只是解決了不同資源之間的並發問題。還有一個重要的問題需要解決：同一 thread 內的操作順序和 Resource Level Constraint。

比方說，對於 /volume1/bucket1 這個 prefix，一個線程可能會同時操作多種不同層級的資源：

• Bucket 層級：修改 bucket 的配置、ACL 等
• Key 層級：讀寫 bucket 內的 key
• Snapshot 層級：創建或刪除 snapshot

如果沒有 level constraint，可能會出現問題：

// 錯誤的操作順序：先操作 key，再操作 bucket
lock.acquireWriteLock(KEY_PATH_LOCK, "volume1", "bucket1", "key1");
// 此時如果嘗試修改 bucket 配置，可能會導致數據不一致
lock.acquireWriteLock(BUCKET_LOCK, "volume1", "bucket1");  // 應該 throw exception

所以我們需要 Level Lock 來根據資源的優先級（priority）來決定同一線程內哪些資源可以成功獲取鎖。Ozone 定義的資源優先級：

// For S3 Bucket need to allow only for S3, that should be means only 1.
S3_BUCKET_LOCK((byte) 0, "S3_BUCKET_LOCK"), // = 1

// For volume need to allow both s3 bucket and volume. 01 + 10 = 11 (3)
VOLUME_LOCK((byte) 1, "VOLUME_LOCK"), // = 2

// For bucket we need to allow both s3 bucket, volume and bucket. Which
// is equal to 100 + 010 + 001 = 111 = 4 + 2 + 1 = 7
BUCKET_LOCK((byte) 2, "BUCKET_LOCK"), // = 4

// For user we need to allow s3 bucket, volume, bucket and user lock.
// Which is 8  4 + 2 + 1 = 15
USER_LOCK((byte) 3, "USER_LOCK"), // 15

S3_SECRET_LOCK((byte) 4, "S3_SECRET_LOCK"), // 31
KEY_PATH_LOCK((byte) 5, "KEY_PATH_LOCK"), //63
PREFIX_LOCK((byte) 6, "PREFIX_LOCK"), //127
SNAPSHOT_LOCK((byte) 7, "SNAPSHOT_LOCK"); // = 255

Level Lock 使用 bit mask 實作，每個線程都有自己獨立的鎖狀態，不同線程之間的 level 的 constraint 是相互獨立的。

透過這種設計, 我們可以確保在同一個 thread 內, 資源的獲取順序是正確的, 不會出現死鎖的問題。

DeletingService / Deep Clean

#

Ozone 的 Deep Clean 機制，主要依賴兩個背景服務：KeyDeletingService 與 DirectoryDeletingService。這兩個服務會定期掃描 OM metadata，將已標記刪除但尚未真正回收的 key 與目錄，根據 snapshot chain 的狀態進行安全的回收與物理刪除。

Deep Clean for Snapshots

#

Ozone 的 Deletion Service（包含 KeyDeletingService 與 DirectoryDeletingService）會針對每一個 snapshot 都做 deep clean，而不是只針對 active DB（AOS）進行。這是 Ozone snapshot 空間回收機制的核心設計之一。

舉例來說，DirectoryDeletingService 的 getTasks() 方法會自動為每個 snapshot 建立一個 background task：

@Override
public BackgroundTaskQueue getTasks() {
  BackgroundTaskQueue queue = new BackgroundTaskQueue();
  queue.add(new DirDeletingTask(null)); // 針對 active object store (AOS)
  if (deepCleanSnapshots) {
    Iterator<UUID> iterator = snapshotChainManager.iterator(true);
    while (iterator.hasNext()) {
      UUID snapshotId = iterator.next();
      queue.add(new DirDeletingTask(snapshotId)); // 針對每個 snapshot
    }
  }
  return queue;
}

一開始先把 DirDeletingTask(null) 放進 queue 是為了讓 DeletingService 對 active DB 進行 deep clean, 之後再針對每個 snapshot 也放進 queue 等待進行 deep clean(依照 snapshot chain 的順序)。

同理，KeyDeletingService 也是這樣

這種設計的好處是：每個 snapshot 都能獨立進行 deep clean，確保即使 snapshot chain 很長、snapshot 之間的資料參照複雜，也能安全且高效地回收空間。而且每個 snapshot 的 deep clean 狀態（如 deepCleanedDeletedDir、deepCleanedDeletedKey）都會被單獨追蹤，只有當該 snapshot 的所有 deleted directory 或 key 都被安全回收後，才會標記為 deep clean 完成。

這也意味著，Ozone 的 Deletion Service 並不是「全域一次性」的清理，而是「針對每個 snapshot 逐一進行」的細緻回收，這對於大規模物件儲存系統的 snapshot 管理來說，是非常關鍵的設計。

KeyDeletingService

#

就是遍歷 snapshotRenamedTable 和 deletedTable, 然後用 reclaimable filter 過濾出可以回收的 key, 然後再發送給 SCM 進行物理刪除。

1. 遍歷 snapshotRenamedTable 和 deletedTable, 然後用 reclaimable filter 過濾出可以回收的 key：

List<String> renamedTableEntries =
    keyManager.getRenamesKeyEntries(volume, bucket, null, renameEntryFilter, remainNum).stream()
        .map(Table.KeyValue::getKey)
        .collect(Collectors.toList());
remainNum -= renamedTableEntries.size();

// Get pending keys that can be deleted
PendingKeysDeletion pendingKeysDeletion = currentSnapshotInfo == null
    ? keyManager.getPendingDeletionKeys(reclaimableKeyFilter, remainNum)
    : keyManager.getPendingDeletionKeys(volume, bucket, null, reclaimableKeyFilter, remainNum);

可以注意到這裡有個 remainNum 的參數，這是為了避免一次過濾太多 key, 拿來做 pagination 的。

2. 發送給 SCM 進行物理刪除 (跟 SCM 說可以把哪些 data blocks 真的刪掉, 他刪完之後整個檔案(metadata + data/content 才是真正意義上的從 ozone cluster 裡消失))：
   1. 跟 SCM 說哪些 blocks 可以被刪除
   2. SCM 回報成功後, 再發送 purge keys request 給 OM, 然後 keys 才會真正從 OM DB 中刪除

Pair<Integer, Boolean> processKeyDeletes(List<BlockGroup> keyBlocksList, Map<String, RepeatedOmKeyInfo> keysToModify, List<String> renameEntries, String snapTableKey, UUID expectedPreviousSnapshotId) throws IOException {
	...
	// 跟 SCM 說哪些 blocks 可以被刪除
	List<DeleteBlockGroupResult> blockDeletionResults = scmClient.deleteKeyBlocks(keyBlocksList);
	...
	// SCM 回報成功後, 再發送 purge keys request 給 OM, 然後 keys 才會真正從 OM DB 中消失
	purgeResult = submitPurgeKeysRequest(blockDeletionResults,
	     keysToModify, renameEntries, snapTableKey, expectedPreviousSnapshotId);
	...
	return purgeResult;
}

3. 當一個 snapshot 的所有 key 都被安全回收後, 更新該 snapshot 的 deep clean 標記：

if (currentSnapshotInfo != null) {
  setSnapshotPropertyRequests.add(OzoneManagerProtocolProtos.SetSnapshotPropertyRequest.newBuilder()
      .setSnapshotKey(snapshotTableKey)
      .setDeepCleanedDeletedKey(true)
      .build());
}
submitSetSnapshotRequests(setSnapshotPropertyRequests);

這代表該 snapshot 的 key 已經完成 deep clean，後續可以安全地釋放空間。

DirectoryDeletingService

#

DirectoryDeletingService 則負責回收已刪除的目錄（以及其下的所有子目錄與檔案）。它的運作方式與 KeyDeletingService 類似, 只是多了遞迴處理目錄樹的邏輯

在 Ozone Manager（OM）的 FSO （File System Optimized）模式下， file 與 directory 其實都被映射成 RocksDB 表中的樹狀結構。 當使用者刪除一個目錄時，OM 先把「被刪目錄本身」寫入 DeletedDirectoryTable， 而目錄底下的子檔案、子目錄並不會立即搬走—— 這留下了 orphan directory 的清理問題。

DirectoryDeletingService 就是專門處理這批 orphan directory 的 background service：

• 遞迴遍歷並刪除：一路往下收斂到樹葉（子目錄、子檔案）， 然後再把「空目錄」本身刪掉。(這裡的空目錄指的是沒有任何子目錄或子檔案的目錄)
• 與 Snapshot 相容：確保任何仍被快照引用的節點都不會被提早清走。
• 分批、限速：然後也有 ratisByteLimit 來做 pagination.

遞迴展開流程:

1. 列出子目錄 → 重新放回 DeletedDirectoryTable （等待下一輪處理，形成 BFS 式展開）
2. 列出子檔案 → 放入 DeletedTable
3. 若目前目錄已無任何子節點 → 把「父目錄自身」也加進刪除的 list 裡，待會一起刪掉。

Reclaimable Filter

#

什麼是 Reclaimable Filter？

#

如同前言裡提到：

DeletingService 在看要提交給 SCM 要批次刪除的 data blocks 時, 不能盲目的亂給, 需要 Snapshot-Aware, 需要過濾 snapshot 裡可見的 key/file 他們所擁有的 data blocks, 避免他們被刪掉, 就像過濾雜質一樣

Reclaimable Filter 正是為了這個目的而設計的, 它會在 DeletingService 提交給 SCM 批次刪除的同時, 去過濾哪些 key 或 directory 可以被回收。

其實原本沒有 Reclaimable Filter 這個東西, 只是這邊的 code 實在太醜了, 所以才用 Reclaimable Filter 去把 DeletingService Snapshot-Aware 的邏輯們封裝起來

ReclaimableFilter Abstract Class

#

ReclaimableFilter 提供了一個通用的 filter reclaimable resource by snapshot 框架。

你可以指定要檢查當前 snapshot 之前的 N 個 snapshot，ReclaimableFilter 會自動鎖定這些 snapshot，並在每次判斷時確保 snapshot chain 的一致性。具體的回收判斷邏輯則由各種 Subclass 實作，而 ReclaimableFilter 本身只負責 snapshot 資料的準備、 lock 跟資源管理(explicitly close)。

各種 Reclaimable Filter 的 Subclass 的邏輯

#

ReclaimableFilter 已經幫我們打下很好的基礎了, 我們現在只需要針對每種資源去寫下對應的 reclaimable 邏輯即可。

ReclaimableKeyFilter

#

用於過濾可回收的檔案 key，需要檢查前兩個 snapshot：

public class ReclaimableKeyFilter extends ReclaimableFilter<OmKeyInfo> {
    public ReclaimableKeyFilter(/* ... */) {
        super(/* ... */, 2); // 需要檢查前 2 個 snapshot
    }
}

• 如果這個 key 在前一個 snapshot 中找不到，就會被標記為「可回收」。
• 如果在前一個 snapshot 中找得到，則會進一步檢查「前前一個 snapshot」，以確認這個 key 是否只存在於前一個 snapshot，並將其大小計入前一個 snapshot 的 exclusive size 統計。

ReclaimableDirFilter

#

用於過濾可回收的目錄，只需要檢查前一個 snapshot：

(Directory 是 Ozone 的其中一種 Object Layout - FileSystem Optimized 的其中一員, FSO layout 具有更高效的 rename, delete 的效能, 詳細可以參考 Prefix based File System Optimization)

public class ReclaimableDirFilter extends ReclaimableFilter<OmKeyInfo> {
    public ReclaimableDirFilter(/* ... */) {
        super(/* ... */, 1); // 只需要檢查前 1 個 snapshot
    }
}

• 如果前一個 Snapshot 不存在（例如 Snapshot 已被刪除），那這個目錄就可以直接回收。
• 如果前一個 Snapshot 存在，會去查詢這個目錄在前一個 snapshot 中的資訊（OmDirectoryInfo）：
  • 如果查不到這個目錄, 代表這個目錄在前一個 snapshot 中已經不存在, 可以回收。
  • 如果查得到, 但 objectID 不同, 代表這個目錄在前一個 snapshot 中已經被覆蓋或變更, 也可以回收。
  • 只有當前一個 snapshot 中有相同 objectID 的目錄時, 才不能回收。

ReclaimableRenameEntryFilter

#

用來 filter reclaimable 的 snapshot rename entry

• What is rename entry?

  當你對一個 key/dir 執行 rename 時，如果該 bucket 處於 snapshot scope，為了後續的 Snapshot Diff, GC/Deep Clean 等操作能夠正確追蹤這個物件的歷史, 則會在 snapshotRenamedTable 裡新增一筆紀錄, 其結構是：

  • Key：/volumeName/bucketName/objectID（objectID 代表被 rename 的 key 或 dir 的 unique ID）
  • Value：rename 前的 key/dir 路徑

public class ReclaimableRenameEntryFilter extends ReclaimableFilter<String> {
    public ReclaimableRenameEntryFilter(/* ... */) {
        super(/* ... */, 1); // 只需要檢查前 1 個 snapshot
    }
}

• 如果在前一個 Snapshot 中查不到這個 objectId，代表已經沒有人參照這個 rename entry，可以回收。
• 如果查得到，代表還有 Snapshot 參照這個 objectId，不能回收。

小結

#

奇犽

其實各種 Reclaimable Filter 主要都只是看前一個 snapshot 的資料, 來決定是否 reclaimable

只有 ReclaimableKeyFilter 需要再多看一個 snapshot, 去把正確的 exclusive size 計算出來。

還有就是, 你可能在上面看到我說只要 snapshot 裡面有這個 key/dir/rename entry 就代表不能回收這件事的時候， 覺得這要實作感覺很費時, 感覺就要一個一個 snapshot 去檢查, 但實際上你仔細用應該是歸納法想想就會發現, 其實只要看前一個 snapshot 的資料, 就可以知道哪些資源可以回收, 哪些資源不能回收。

結語

#

Deep Clean 只是 Ozone Snapshot 管理中的一小部分, 其實看下來這篇文章裡提到的機制都蠻像 work around 的, 有一種 Ozone 為了要實現 snapshot 的特性, 而不得不做的 compromises 的感覺.

Reference

#

• Snapshots for an Object Store
• Improving Snapshot Scale
• Ozone Snapshot Deletion & Garbage Collection
• Design: Ozone Snapshot Deletion Garbage Collection based on key deletedTable

Appendix

#

AOS/AFS

#

AOS 是 Active Object Store 的縮寫, AFS 是 Active File System 的縮寫, 其實就是指正常 RocksDB 的 DB instance, 會有這個名詞主要是和 Snapshot 做出區分。
